מהקבצים לרצפת הייצור — תראו את זה קורה.
שישה מסכים אמיתיים, חלק אחד: פותחים את האתר, נכנסים, גוררים STEP ושרטוט (או את השרטוט לבד), קוראים את התוכנית, צופים בעיבוד ושולחים תיק ייצור לרצפה.

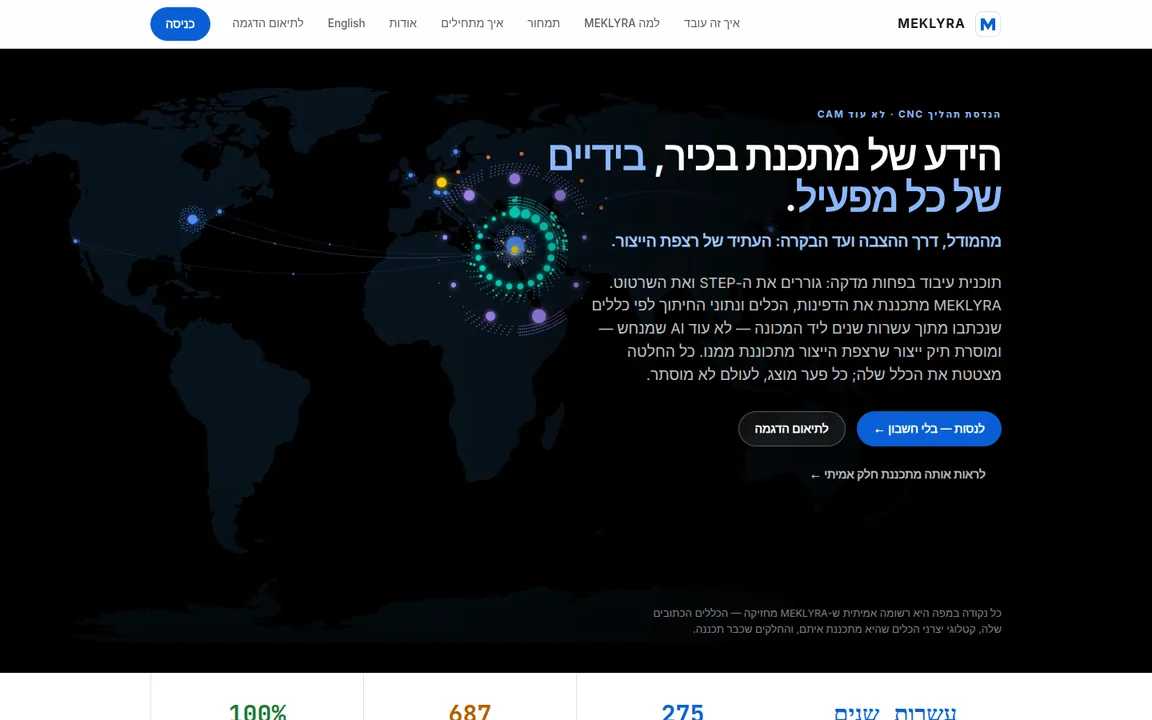

- 1פותחים את meklyra.com

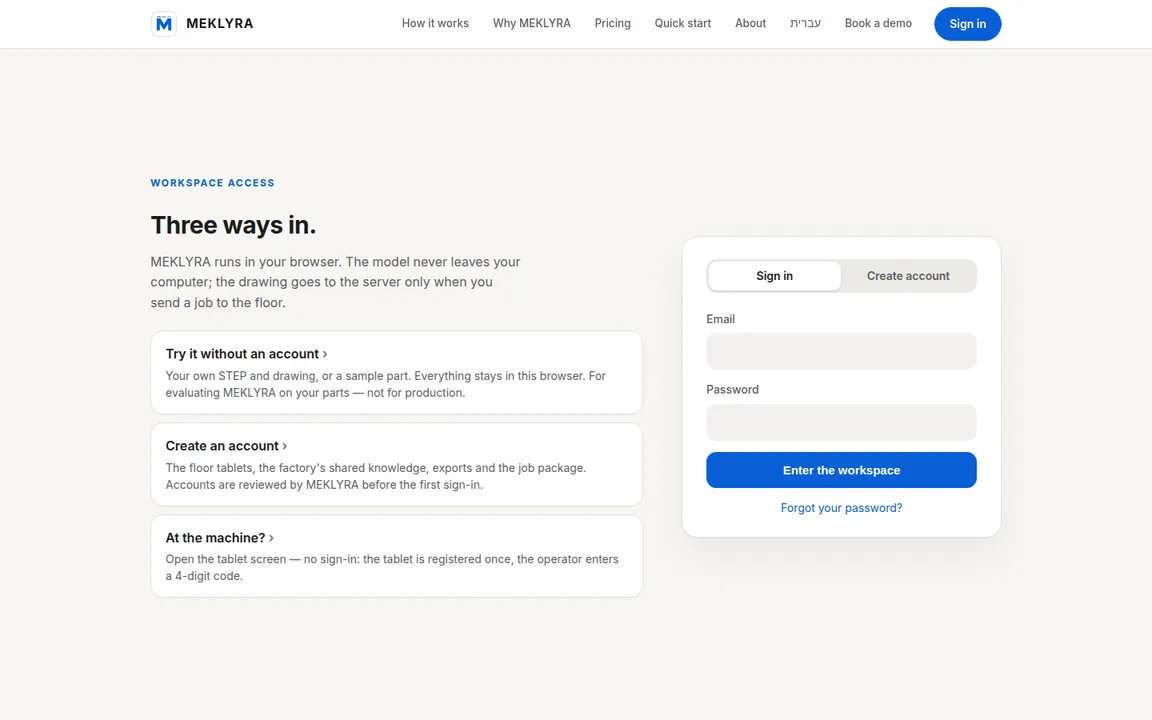

- 2נכנסים
- 3גוררים את קובצי החלק
- 4התוכנית מוכנה — בפחות מדקה
- 5צופים בעיבוד
- 6תיק ייצור לרצפה
מקבצים — לתיק ייצור.
ארבעה שלבים, כלום לא מוסתר באמצע.
טוענים את החלק
גוררים את קובצי החלק לדלת אחת: מודל ה-STEP עם השרטוט שלו. המנוע קורא גיאומטריית B-Rep אמיתית — קדחים, כיסים, מדרגות בקדח, דאטומים — ובודק את המודל מול הקריאות שבשרטוט. אין מודל? גוררים את השרטוט לבד: MEKLYRA בונה ממנו את המודל — לחלק מכורסם, מחורט או חריטה-כרסום — ומציגה מה השרטוט לא נותן, לאישורכם. שרטוט שהיא לא קוראת בוודאות — היא אומרת למה ומבקשת את ה-STEP. כבר תוכנת ב-SolidCAM? קובץ הכלים שלו עם החלק הופך אותו לתיק ייצור.
הפלייבוק מתכנן
סדר דפינות, תפיסה, נקודות אפס, כלים ונתוני חיתוך — כל אחד מוחלט לפי כלל כתוב עם המקור שלו מוצג, מהמחסן שלך קודם ומקטלוגי היצרנים אחר כך.
סוקרים ומוסרים
צופים בסימולציה מקלפת את החומר פעולה-פעולה, קוראים את ה"למה" מאחורי כל בחירה, ומדפיסים הוראת ייצור שרצפת הייצור באמת יכולה להתכונן ממנה — ומוסרים ל-CAM את הקבצים שלו: ספריית הכלים ופעולות מוכנות (SolidCAM ראשון).
הרצפה סוגרת את המעגל
משחררים את העבודה לטאבלט שליד המכונה — שרטוט, כלים, דוח בדיקה. מה שבאמת רץ חוזר חתום, והופך לרשומה מאומתת שהחלק הבא מתוכנן ממנה.
כל דרישה בשרטוט, עד החלק שעומד בה.
תוכנית היא חצי מהעבודה. החצי השני הוא להוכיח שמה שהשרטוט דורש אכן יוצר — ולתקן כשלא. MEKLYRA מעבירה כל דרישה בשרטוט דרך כל השרשרת: נקראת, מקבלת בלון, מסומנת על המודל, מיוצרת בפעולה ובכלי בשם, נמדדת, מדווחת ומתוקנת. חוקים, לא ניחושים: איפה שהמערכת לא בטוחה היא אומרת את זה, ואדם מחליט. אלה המסכים האמיתיים, על MEK-DEMO-18 — חלק הדגמה ששרטטנו לעמוד הזה.
ירוק — נקרא. מה שלא נקרא מסומן באדום.
ה־PDF נפתח כשכל קריאה מסומנת עליו: טולרנסים, התאמות, הברגות, עומקים, ומסגרות GD&T עם הסמל והדאטומים. כל מה שנראה כמו דרישה ולא נקרא מסומן, ואדם עונה עליו פעם אחת — והתשובה הופכת לחלק מהקריאה. על השרטוטים האמיתיים של המפעל הקורא מזהה נכון 95% מהדרישות לבד; הבדיקה סוגרת את השאר.
לוחצים על דרישה — רואים איפה היא ומה מייצר אותה.
כל דרישה היא בלון ממוספר. לחיצה על בלון מדליקה על המודל את הפיצ'ר שלו, בצבע של הפעולה שגומרת אותו, עם חץ מהכיוון שממנו הכלי נכנס — ומתחתיו כל הפעולות והכלים שעובדים עליו, לפי הסדר. הקדח Ø25 H7: כרסום הליקלי ואז רימר; הרימר קובע.
בלון אחד בכל פעם, הגבולות באותיות גדולות, תיבה אחת.
הבודק מקליד מה שמדד ולוחץ Enter. ההכרעה מיידית, ומה שבחוץ אומר בכמה ובאיזו פעולה לתקן. מד עונה עבר או נכשל. דוח ה־CMM נטען באותו מסך והקריאות שלו נוחתות על אותם בלונים.
מחוץ לטולרנס הופך לחלק הבא בתוך הטולרנס.
לחיצה אחת מחילה את התזוזה על התוכנית: הפעולה שמייצרת את המידה מכוונת כך שהחלק הבא ינחת באמצע הטולרנס, והמסלול זז איתה. איפה שתוכנית לא יכולה להזיז מידה — מקדח, רימר או ברז מייצרים אותה בקוטר שלהם — המערכת אומרת להחליף כלי. כל תיקון נושא את הקריאה שממנה בא ואת מי שאישר, ואפשר לבטל אותו. אותו כלי שסוטה לאותו כיוון בשני חלקים מסומן כמועמד לחוק מפעל — אדם מחליט.
טפסי AS9102, ממולאים ממה שנמדד.
טופס 1 מהחלק ומהשרטוט, טופס 2 מהחומר והתהליכים שהשרטוט מגדיר, טופס 3 שורה לכל בלון — הדרישה כמו בשרטוט, התוצאה כפי שנמדדה, המד איפה שמד קובע, ו־"NCR required" על כל תוצאה מחוץ לטולרנס. זו טיוטה: איש איכות בודק וחותם, ו־MEKLYRA לא טוענת לעמידה בתקן. מה שהיא חוסכת הוא חצי יום הקלדה.
החשיבה כבר נעשתה — והקבצים של ה-CAM מוכנים.
MEKLYRA לא חותכת מסלולי כלי — ה-CAM שלכם חותך. מה שהיא מוסרת ל-CAM הוא כל מה שבא לפני המסלול: אילו כלים, אילו פעולות ובאיזה סדר, העומקים, ההזנות והסיבובים, איפה האפס ומה חומר הגלם — הוחלט מהשרטוט לפי כללים כתובים, ונכתב בקבצים של ה-CAM עצמו. המתכנת טוען אותם ובוחר את הגאומטריה. SolidCAM ראשון: כל ✓ למטה נטען ב-SolidCAM ב-27 בספטמבר 2026 והראה בדיוק את מה שהתוכנית אמרה. אלה מסכי העבודה של MEKLYRA, על MEK-DEMO-19 — פלטת הדגמה ששרטטנו לעמוד הזה. נסו בעצמכם על בלוק המניפולד: תכננו את MEK-DEMO-18 בדפדפן — בלי חשבון — ופתחו את גיליון ה-SolidCAM שלו.
גאומטריה, כלי, גבהים, טכנולוגיה — כמו שה-CAM שואל.
כל פעולה בתוכנית פרוסה כמו חלון הפעולה של ה-CAM: מערכת הקואורדינטות, הכלי, ההזנות והסיבובים, הגבהים מהאפס, ירידת הצעד, התוספות. מה שהמתכנת משנה נשמר עם הסיבה, והתוכנית הולכת אחריו. האפס הוא של המודל — X0 Y0 במרכז החלק, Z0 על פניו — ומהדפינה השנייה על הדאטום מהשרטוט, כי כל מידה בדפינה תלויה בו.
ספריית הכלים והפעולות, מוכנות לטעינה.
כפתור אחד נותן תיקייה אחת: ספריית הכלים (.tlm של SolidCAM), תבנית פעולה (.tmpl) לכל פעולה שהיא כבר יודעת לכתוב, הגיליון, ו-README במילים של ה-CAM — איפה לשים את מערכת הקואורדינטות, את קופסת חומר הגלם, וכל פעולה לפי הסדר: התבנית שלה, או ביד ולמה. ב-SolidCAM התבנית מביאה את הכלי, הגבהים, העומקים, ההזנות והסיבובים והמחזור; המתכנת בוחר את החורים או את הקונטור.
מה התוכנית אמרה — מה SolidCAM הראה
תבנית קידוח ש-MEKLYRA כתבה, נטענה לפעולה חדשה:
| התוכנית | SolidCAM | |
|---|---|---|
| עומק קידוח | 18 | 18 ✓ |
| הזנת Z | 480 | 480 ✓ |
| סיבובים | 4000 | 4000 ✓ |
| כלי | מקדח Ø9.8 | מקדח Ø9.8 ✓ |
| Upper level (חור ברצפת כיס) | −13 | −13 ✓ |
מה עובר היום — ומה הבא בתור
| ספריית הכלים — מקדחים, אנדמילים, ראשי פייס, מרכזים | ✓ |
| קידוח — G81 ו-G83 עם ה-Q, מתחילת החור עצמו | ✓ |
| פרופיל — אנדמיל, גבהים, ירידת צעד, תוספת דופן, הזנות, סיבובים | ✓ |
| אפס וחומר גלם — במילים של ה-CAM | ✓ |
| פייס, כיס, צ'מפר וסימון, הסרת גרד, בול-נוז וכדורי, מרחיבים, מברזים | הבא |
| בחירת הגאומטריה — החורים, הקונטור | המתכנת |
לא נטען שום דבר שלא נטען ונראה. מערכות CAM אחרות יבואו באותה דרך — הקבצים שלהן, שנקראו מקבצים שהן שמרו.
SolidCAM הוא סימן מסחרי של SolidCAM Ltd. ל-MEKLYRA אין קשר, אישור או חסות מ-SolidCAM Ltd.; היא כותבת קבצים בפורמטים ש-SolidCAM קורא.
לראות אותה עובדת על חלק אמיתי — בשקיפות מלאה.
MEK-DEMO-07 הוא חלק דמו שבנינו בדיוק בשביל העמוד הזה: בלוק אלומיניום 80 × 50 × 30 מ"מ עם כיס, ארבעה קדחים מעבריים, שני קדחי Ø2 בפאת הצד — הפיצ'ר שעולה למפעל של 3 צירים דפינה שלישית — והאות M חרוטה בעומק 0.3 מ"מ בפאה העליונה, עבודה לכרסום Ø2 במהירות שהציר של המכונה לא נותן. עם ה-TJM90-21 של Colibri Spindles, ראש ג'ט מיקרו ב-90° המונע מלחץ הקירור, התוכנית קודחת את קדחי הצד מלמעלה; עם ציר הג'ט GJET שלהם היא חורטת את ה-M ב-35,000 סל"ד הקבועים של המפעל (CD-01 c), ממשאבת 40 הבר שקוליברי דורשת. חלקים של לקוחות נשארים פרטיים, אז פרסמנו חלק משלנו — וכל מספר למטה הוא מה שהמערכת דיווחה בפועל בבילד הזה, לא שיווק. הורידו את ה-STEP ואת השרטוט והריצו בעצמכם — על המכונות, הכלים והנתונים שלכם המספרים יהיו שלכם, ההיגיון אותו היגיון.
כל שורה למעלה נפתחת להנמקה שלה. זה מה שהמערכת ענתה, מילה במילה, כששאלנו למה דפינה 1 נעשית ככה:
המידה הארוכה (84 מ"מ) לאורך ציר X של המכונה, 54 מ"מ בין הלסתות. הלסתות נסגרות על שתי הפאות 84 × 35 של הגלם. מניחים על מקבילים 25 מ"מ כך ש-31 מ"מ בולטים מעל הלסתות. 4 מ"מ גלם בתוך הלסתות. קונטור עד 31 מ"מ מלמעלה — הגובה המלא של החלק וצעד לתוך תוספת האחיזה SET-53. קדחי הצד f4 Ø2, f5 Ø2 נקדחים בדפינה הראשית עם ראש ה-90° המונע-קירור Colibri Spindles TJM90-21 — דפינה אחת פחות SET-54; גוף הראש (Ø27) חייב לעבור נקי מהחלק ומהמלחציים — לוודא על הדפינה. אפס (G54): X0 Y0 בפינה השמאלית-קדמית העליונה של הגלם, Z0 על הפאה העליונה SET-51.
המלצה ← כלל כתוב ← הנמקה. לא קופסה שחורה — ספר כללים שאפשר לקרוא, לשאול עליו, ולעקוף אותו.
היא אומרת מה לא יתעבד — ומראה בדיוק איפה.
המודל נבדק מול הגבולות של המפעל שלך ברגע שהוא נוחת: עובי דופן, עומק קדח, מכמה כיוונים הכלים צריכים להגיע, קוטרי מעבר והברגה. ממצא קריטי הוא לא הערת שוליים — הוא פותח חתך דרך החלק עם הנקודה מסומנת באדום, מה זה אומר, ומה לעשות.
- דופן דקהדופן מתחת למינימום של המפעל — איפה, ובכמה
- קדח עמוקעומק לקוטר מעבר לגבול המקדח — פקים או מקדח ארוך
- הרבה דפינותיותר כיווני כלי ממה שהמכונה נותנת בדפינה אחת
- קדח מעברקוטר שתואם מידת מעבר תקנית — בשם, לא בניחוש
- קדח להברגהקדח שתואם קוטר קדם-הברגה — התבריג שהשרטוט חייב לאשר
- הגעהכל פאה נגישה לכלי מהדפינות שתוכננו
- הדופן הדקה ביותרהחתך הדק ביותר בחלק, נמדד, מול הטיפוסי
לא הדמיה שיווקית. אלה מסכי העבודה.
כל מספר עליהם הוחלט לפי כלל שאפשר לקרוא — הצ'יפים הכחולים הם מזהי הכללים.
שתי דפינות, לא שלוש — כי התוכנית מכירה את הכלים שלך.
ל-MEK-DEMO-07 יש שני קדחי Ø2 בפאה צדדית. במכונת 3 צירים רגילה זו דפינה שלישית — או עבודה למכונת 5 צירים. התוכנית מצאה ברשימת הכלים של המפעל ראש 90° מונע-קירור, קדחה את קדחי הצד מלמעלה, וסגרה את העבודה בשתי דפינות במלחציים, 11 פעולות עיבוד, 8:52 חיתוך. האות M נחרטת בציר ג'ט ב-35,000 סל"ד הקבועים של המפעל על מכונה שהציר שלה נעצר ב-8,000. וכל שאלה פתוחה נאמרת בקול: מקדח שאין על המדף — והתוכנית אומרת את זה.
המסדר מקבל דף, לא צילום מסך.
השרטוט, דף התהליך, רשימת הכלים ודף המדידות — על טאבלט ליד המכונה. המפעיל מקליד ערך שנמדד ורואה ירוק או אדום מול גבולות שחושבו מהשרטוט (ISO 286), חתום בשם ובשעה. בעברית, למסדר שלא קורא אנגלית.
כרטיס לכל מכונה. מי, מה, עד איפה.
מי מחובר, איזו עבודה ואיזו דפינה רצה, כלים שאושרו, המדידות האחרונות, האירועים האחרונים בכל המפעל — מתרענן כל עשר שניות. כל שורה היא רישום חתום מטאבלט.
פתרון למפעל שאין לו מכונת 5 צירים — ולמפעל שיש לו.
אתם על 3 צירים
קדח צד, קדח רוחבי, חתך תחתי — התכונות שפעם אמרו דפינה שלישית או "את העבודה הזו אנחנו לא לוקחים". MEKLYRA מתכננת אותן עם ההתקנים שכבר ברשימה שלכם: ראש 90° מונע-קירור קודח מלמעלה; ציר ג'ט נותן לכרסום Ø2 35,000 סל"ד על מכונה של 8,000. פחות דפינות, בלי מכונה חדשה.
אתם על 5 צירים
אותם כללים מתכננים את מספר הדפינות הקטן ביותר שהמכונה שלכם מגיעה אליו, ואותם התקנים עדיין חוסכים דפינה או הידוק-מחדש איפה שהחלק מאפשר — התוכנית אומרת איפה, ולמה. שום דבר לא מתוכנן לפי צירי הקובץ; הפאות של החלק מחליטות.
הכלים שמאפשרים את זה
ראשים וצירי ג'ט מונעי-קירור עובדים ממשאבת הלחץ הגבוה של המכונה עצמה — בלי הנעה, בלי חיווט. אלה שבדף הזה הם ראש Micro-90 דגם TJM90-21 וציר הג'ט TJS-GJET-BT40 של Colibri Spindles, מצוירים בסימולציה מהמודלים שהיצרן מפרסם בדיוק לשם כך. התקן של יצרן אחר ברשימה שלכם מתוכנן באותה דרך.
מה הם משנים בחלק הזה — ה-Setup Saver: אותו חלק מתוכנן עם ובלעדיהם ←
